利用長江沿岸低品位石英砂開發研制保溫隔熱磚，研究球磨參數對低品位石英砂粒徑的影響，為制備高性能的保溫隔熱磚奠定原料基礎。研究結果表明：隨著球磨時間的延長，石英砂粒徑減小；隨著球磨轉速的增加，石英砂粒徑逐漸減小；隨著球磨機裝料量的增加，石英砂的粒徑增加；隨著球比的增加，石英砂粒徑逐漸增加。綜合考慮整個工藝過程性價比，確定較佳球磨參數為：球磨時間為60min，球磨轉速為300r/min，球磨機裝料量為200g/L，大小球質量比值為0.75。

0 引言

在當今工業原料需求量大大增加的時期里，各種能夠被利用的高品位天然或合成的礦物原料都被廣泛的利用于工業生產，高品位石英砂就是其中一種。隨著科技的進步和高品位天然資源的消耗，不少新興產業隨之產生，在這些產業中，絕大部分是利用工業廢料或低品位原料制備高性價比的“綠色”產品。部分石英砂被用于房屋建筑的混合砂漿原料，使得石英砂的性價比值較低，幾乎很難體現它的經濟價值。

近年來，由于全國范圍建筑業的大發展，出現了粗制濫造的不良傾向。近段時間國家質量技術監督局對建筑材料質量進行監督抽查發現，相當一部分存在質量問題，很難達到國家標準或國際標準網。隨著城市建設的推進，國內外墻體材料工業也得到迅猛發展，燒結粘土磚消耗了大量的土地（粘土）資源，我國將節約土地（粘土）資源提上了日程，于是國內紛紛出現各種各樣的非粘土燒結磚或粘土燒結空心磚，以便達到節約土地（粘土）資源的目的。工業發達國家新型墻體材料已占整個墻體材料的60%~90%，新建住宅80%~100%采用保溫材料，目前，發達國家墻體材料的發展方向主要反映在耐久、節能和功能三大方面，并注重墻體材料生產資源的開發研究。

近年來水土流失加劇，連續發生特大洪水造成大量泥沙淤積在長江中下游航道，嚴重影響航行，顯然航道整治離不開河道采砂。只要選址得當，開采適量，在保證河勢穩定的前提下利用長江沿岸低品位石英砂作為原料生產高質量的新型建筑材料可以獲得可觀的經濟效益。利用長江沿岸低品位石英砂開發研制新型保溫隔熱磚，須控制其內部顯微結構。本文研究了球磨參數對低品位石英砂粒度的影響，為得到高性能的保溫隔熱磚奠定原料基礎。

1、實驗方法及設備

將來至長江沿岸的低品位石英砂在太陽下曬干，首先對低品位石英砂原料進行粗選，然后用50目篩進行篩選，將河砂中顆粒尺寸較大的顆粒礦物去除，避免影響球磨。后放入QM-BP型行星式球磨機球磨罐中，在一定條件下球磨后，取出石英砂粉體備用，用BT-9300H型粒度分析儀對球磨后的石英砂進行粒度分析，用捷克TESCAN VEGA Ⅱ型掃描電鏡觀察其形貌。

2、結果與討論

2.1 球磨時間對石英砂粒度的影響

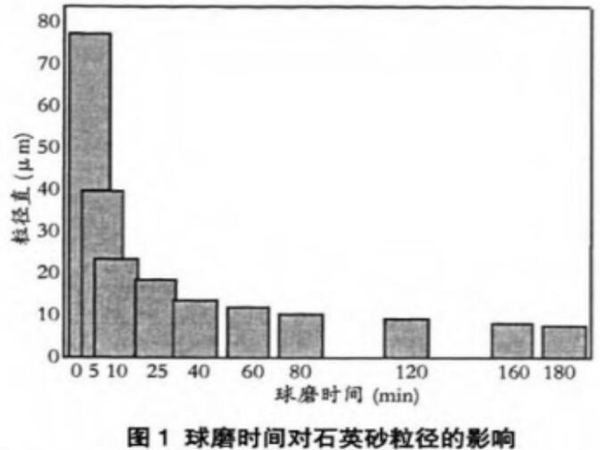

球磨罐中裝料量為200g/L低品位石英砂，在球磨機轉速為300r/min,，大小球質量比值為0.75的條件下，球磨一定時間取樣并對其進行粒度分析，結果如圖1所示。

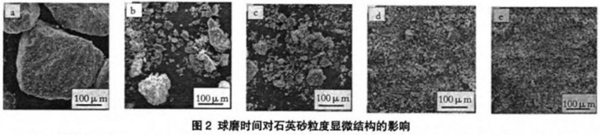

從圖可以看出，隨著時間的延長，石英砂的平均粒徑逐漸減少。球磨時間60min以前，球磨使得平均粒徑減小幅度較大，而球磨時間大于60min后，石英砂平均粒徑減小幅度較小，基本趨于平緩趨勢。因為石英砂顆粒在球磨初始由于粒徑較大，在球磨機的作用下被沖擊的概率較大而被粉碎，隨著球磨時間延長石英砂顆粒減小到一定程度，使得其在大小球的間隙中不受到沖擊而使粒徑減小速度變緩，從圖2中也可以看出。所以,，當其他參數不變的情況下，隨著球磨時間的延長，石英砂粒徑減小。綜合性能和能耗之間整個工藝考慮，球磨時間定為60min較好。

2.2 球磨強度對石英砂粒度的影響

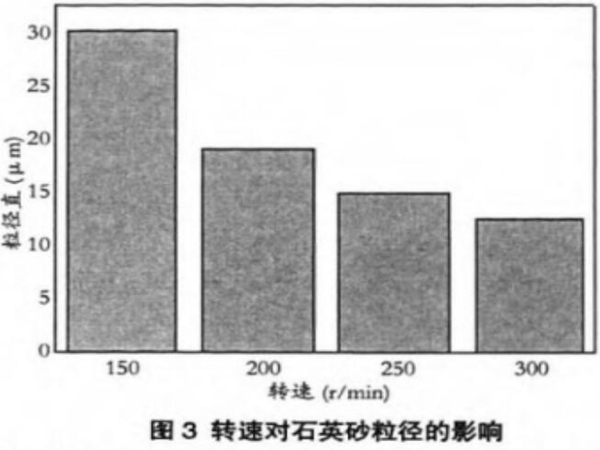

在球磨罐中裝料量為200g/L低品位石英砂，大小球質量比值為0.75，球磨轉速不同的條件下，球磨60min后，取樣進行粒度分析，結果如圖3所示。

從圖可知：隨著球磨轉速的增加，石英砂的平均粒徑逐漸減小。由于球磨轉速的不斷增加，球磨介質對石英砂的沖擊次數和研磨作用力相對增加，從而增強了球磨機對礦物的球磨效果，使得石英砂的粒徑逐漸減小。所以，在其他參數不變的情況下，隨著球磨轉速的增加，石英砂粒徑逐漸減小，從圖4也可以應證。球磨轉速為300r/min時，球磨效果較好，此時石英砂平均粒徑為12.54μm。

2.3 球磨裝料量對石英砂粒度的影響

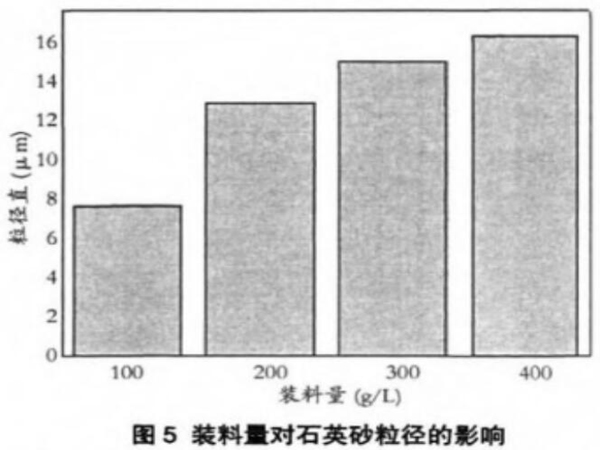

在球磨轉速為300r/min，大小球質量比值為0.75，球磨機裝料量不同的情況下，球磨60min，取樣并進行粒度分析，結果如圖5所示。

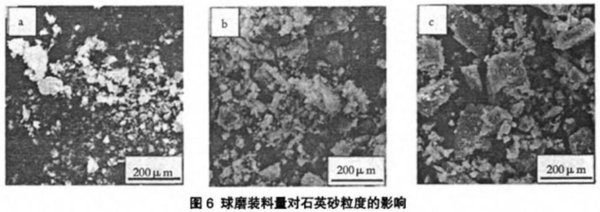

從圖得到：隨著球磨機裝料量的增多，石英砂平均粒徑逐漸變大。因為裝料量增加，球磨介質不變，球料比減小，球磨介質對石英砂的沖擊次數和研磨作用減弱，使得石英砂的平均粒徑增加，即球磨效果變差。所以，當其他參數不變的情況下，隨著球磨機裝料量的增加，石英砂的平均粒徑增加，從圖6中也得以證明。綜合考慮認為球磨裝料量為200g/L較為合適。

2.4 大小球質量比值對球磨石英砂粒度的影響

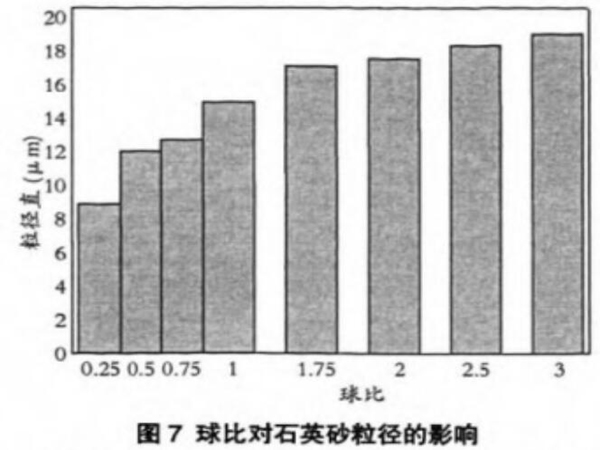

在球磨轉速為300r/min，球磨機裝料量分別為200g/L，大球為φ10mm，小球為φ5mm，大小球質量比值不同的情況下，球磨60min，取樣并進行粒度分析，結果如圖7所示。

由圖可以看出，隨著大小球質量比值的增加，石英砂平均粒徑逐漸增加。因為大小球質量比值的增加，增加了大球的數量，在球體撞擊時，形成較多較大的空隙，對球磨細顆粒無疑是不利的。大小球質量比值的減小，變相地減少了大球的數量，這對于球磨粗顆粒是不利的，因此，大小球的質量比值要適當。所以，在其他參數不變的情況下，隨著球比的增加,，石英砂粒徑逐漸增加。綜合考慮，大小球質量比值為0.75較好。

圖8為球磨前后的石英砂粉體掃描電鏡照片，從圖片中可以看到,，石英砂原料顆粒粗大，石英砂松散堆積；而球磨后的石英砂成粉狀，不如石英砂原料那樣松散堆積，而是由于顆粒細小相互之間吸附團聚，使石英砂粉體形狀各異，大小顆粒都有，這樣多樣性的顆粒有利于保溫隔熱磚坯體的成型。

3、結論

原料石英砂通過分組后的球磨，取樣并進行粒度分析得到實驗結果，對其進行分析討論后，得到以下結論：

（1）隨著球磨時間的延長，石英砂粒徑減小。隨著球磨轉速的增加，石英砂粒徑逐漸減小。隨著球磨機裝料量的增加，石英砂的粒徑增加。隨著大小球比的增加，石英砂粒徑逐漸增加。

（2）球磨工藝為：球磨時間為60min，球磨轉速為300r/min,，球磨機裝料量為200g/L，大小球質量比值為0.75。
